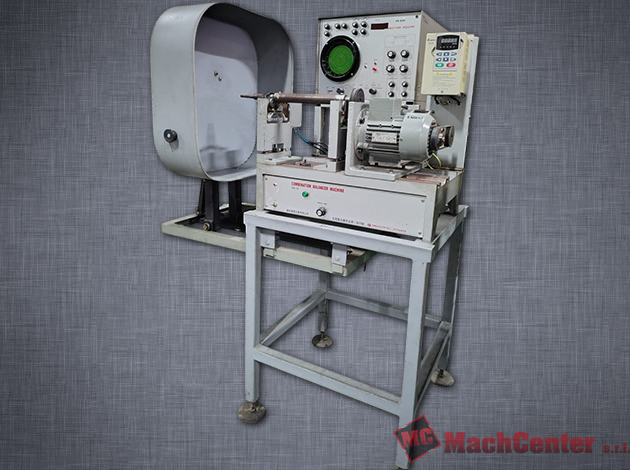

Balanceadora dinámica con Variador de Frecuencia

Equipo principal:

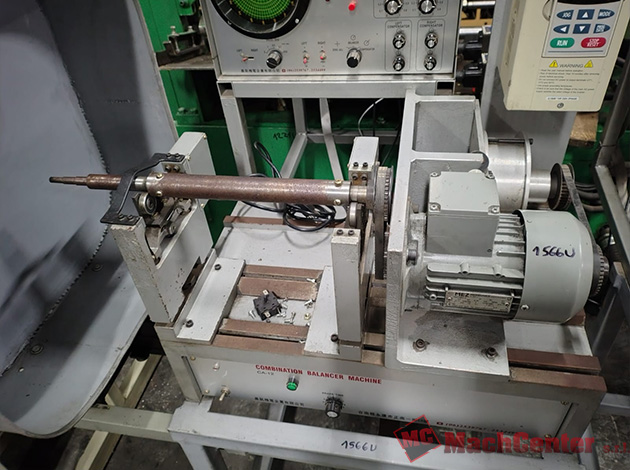

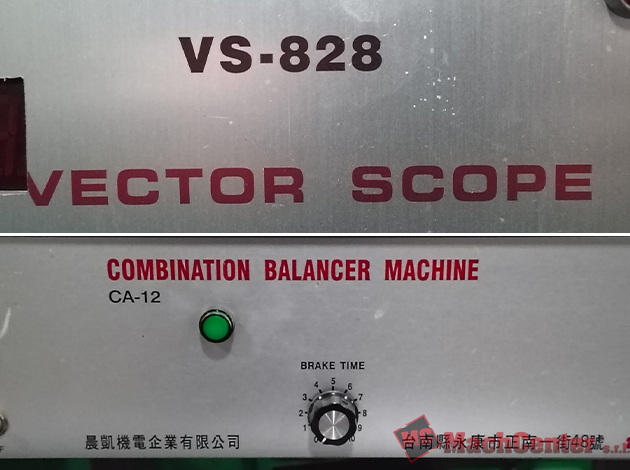

• Balanceadora Dinámica de Rotores modelo CA-12
• Accesorios / Estructura: Incluye guarda metálica de protección lateral con chasis extendido.

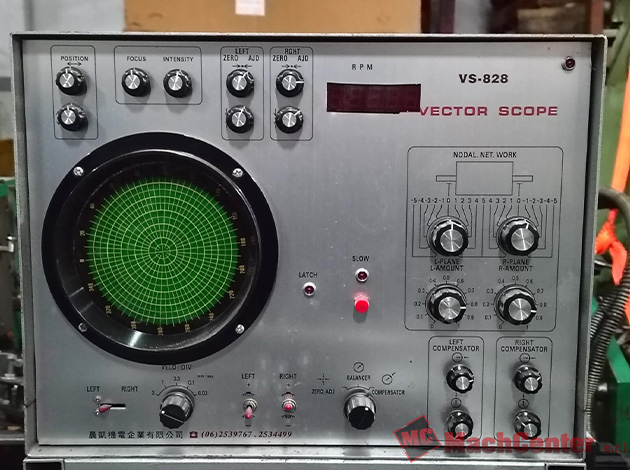

Instrumento de medición asociado:

• Marca / Modelo: Vector Scope VS-828
• Pantalla circular con escala angular (0°, 60°, 120°, etc.) para análisis vectorial de fases y desbalances.
• Perillas de ajuste: POSITION, FOCUS, INTENSITY, LEFT ZERO ADJ, RIGHT ZERO ADJ, VELO/DIV.
• Controles de compensación: LEFT COMPENSATOR y RIGHT COMPENSATOR.
• Escalas de calibración para plano izquierdo y derecho (L-PLANE / R-PLANE):
     • Red de nodos (NODAL NET WORK): –5 a +5
     • Controles de magnitud (L-AMOUNT / R-AMOUNT): 0 a 1 (en incrementos de 0,1)
• Indicadores luminosos: LEFT, RIGHT, LATCH, SLOW.
• Display digital de RPM integrado.

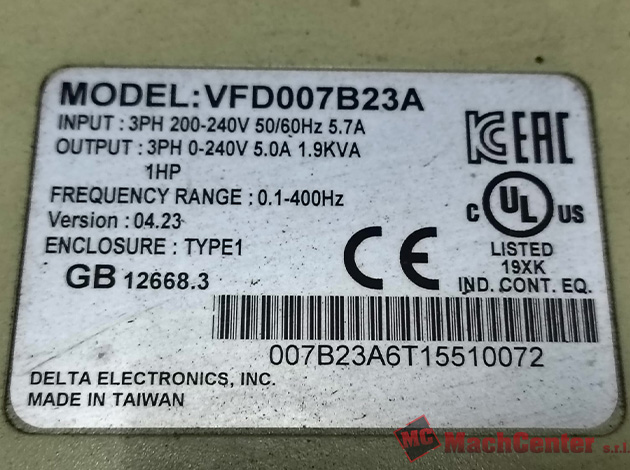

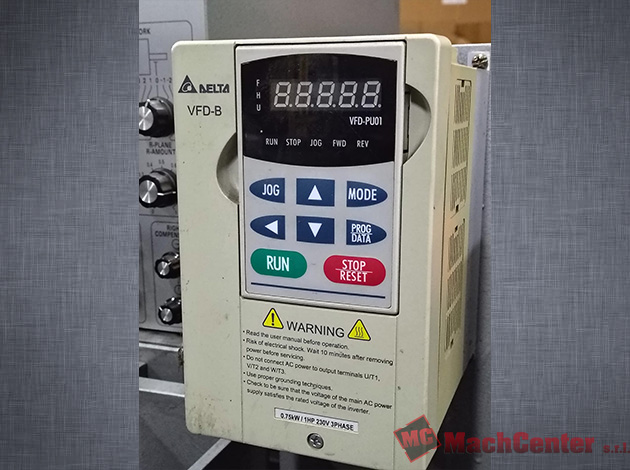

Variador de Frecuencia (VFD):

• Marca / Serie: Delta VFD-B
• Modelo: VFD007B23A
• Panel de control: VFD-PU01
• Potencia nominal: 0,75 kW / 1 HP
• Tensión: 230 V (Trifásico)
• Entrada: 3 PH – 200-240 V – 50/60 Hz – 5,7 A
• Salida: 3 PH – 0-240 V – 5,0 A – 1,9 kVA
• Rango de frecuencia: 0,1-400 Hz
• Funciones en panel:
     • Botones: MODE, PROG DATA, JOG, STOP/RESET, RUN
     • Indicadores: FWD, REV
     • Display digital para parámetros y estado
• Aplicación: Control fino de velocidad (RPM), torque del motor, arranque/parada suave y protecciones operativas.
• Versión: 04.23
• Caja: Tipo 1

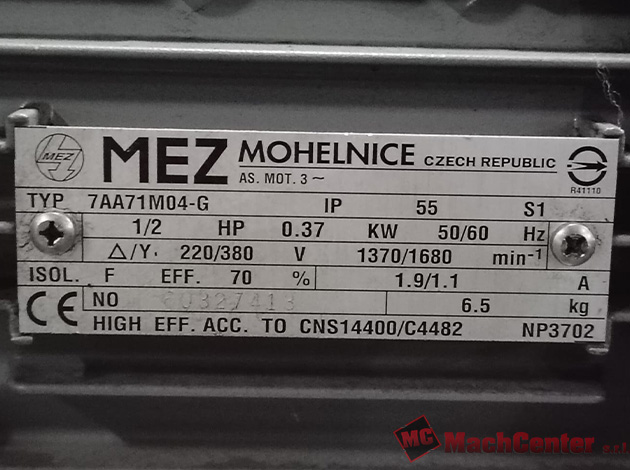

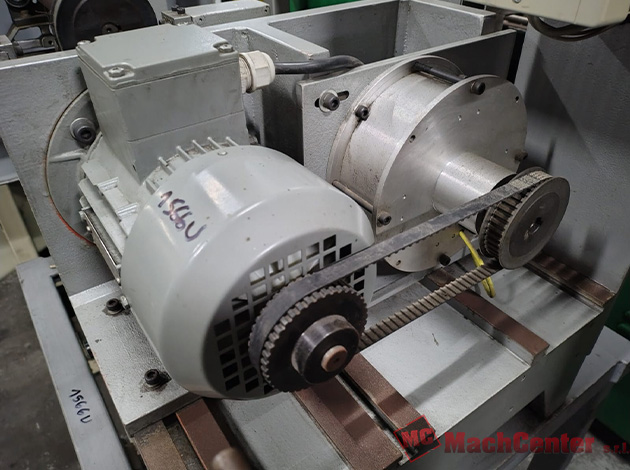

Motor:

• Marca: MEZ Mohelnice
• Modelo / Tipo: 7AA71M04-G
• Potencia: ½ HP (0,37 kW)
• Tensión: 220/380 V (Δ/Y)
• Frecuencia: 50 / 60 Hz
• Velocidad: 1370 / 1680 rpm
• Corriente nominal: 1,9 A / 1,1 A
• Grado de protección: IP55
• Servicio: S1 (continuo)
• Eficiencia: 70 %
• Aislamiento: Clase F
• Origen: República Checa
• Peso: 6,5 kg

Aplicaciones:

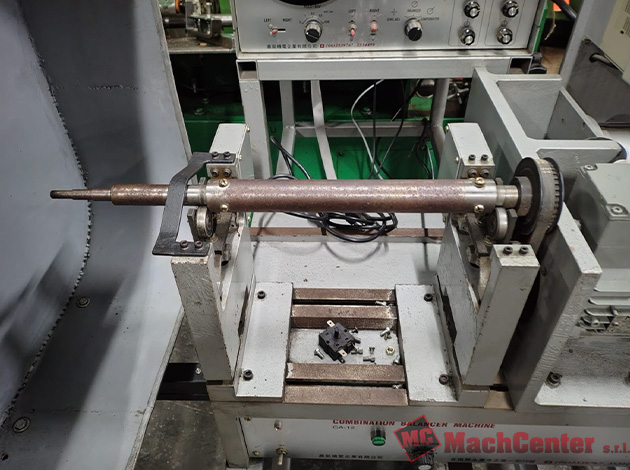

• Balanceo dinámico de rotores y componentes giratorios.
• Medición de vibraciones y compensación de desequilibrios mediante pantalla vectorial.
• Uso en talleres de mantenimiento, rectificación y laboratorios de ensayo.
