Plegadora WC67K 2500mm 40tns con Control Numérico y Servomotor

Códigos: 529N / 530N

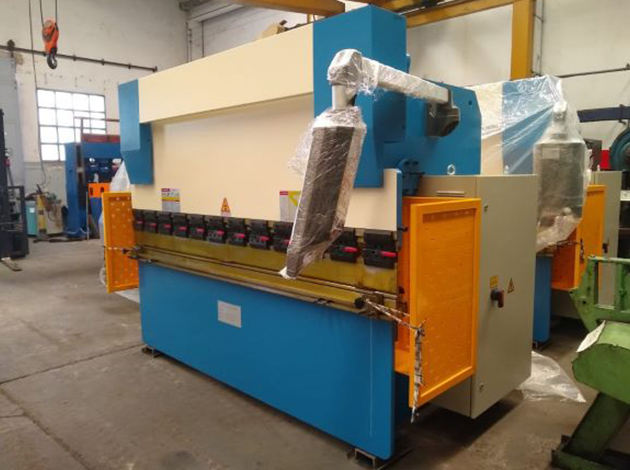

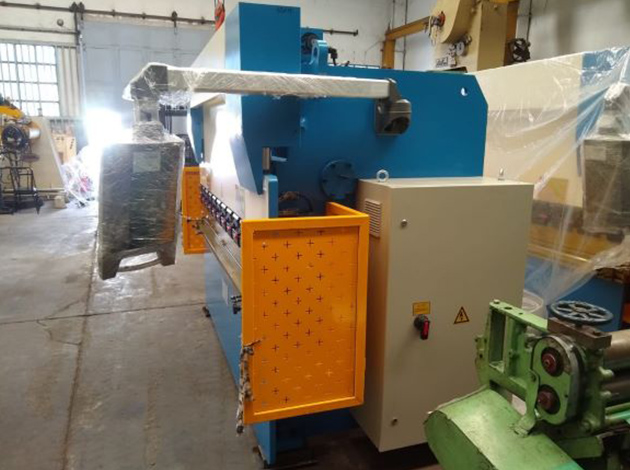

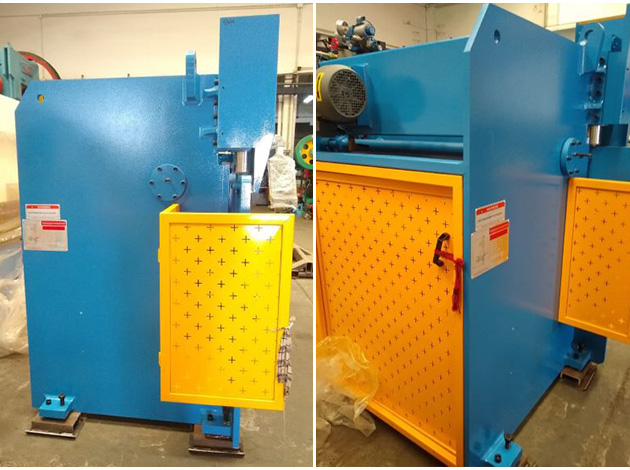

Una Plegadora Hidráulica de barra de torsión

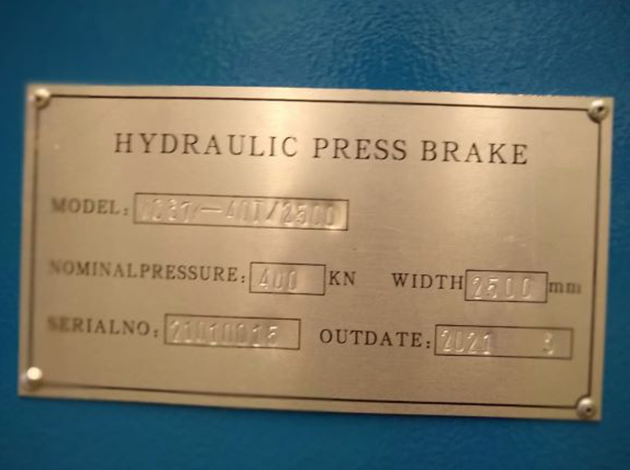

Modelo WC67E-40/2500
Capacidad para 40 Tons. de Fuerza
Con Control Numérico ESTUN E-300
Comando en 2 ejes (Y, X)

Información Adicional:

FUERZA MÁXIMA: 40 Tons.
LARGO ÚTIL DE MESA: 2500 mm.
DISTANCIA ENTRE MONTANTES: 2030 mm.
ABERTURA MÁXIMA: 340 mm.
CARRERA MÁXIMA: 100 mm.
GARGANTA: 250 mm.
VELOCIDAD DE APROXIMACIÓN: 120 mm/seg.
VELOCIDAD DE PLEGADO: 13 mm/seg.
VELOCIDAD DE RETROCESO: 90 mm/seg.

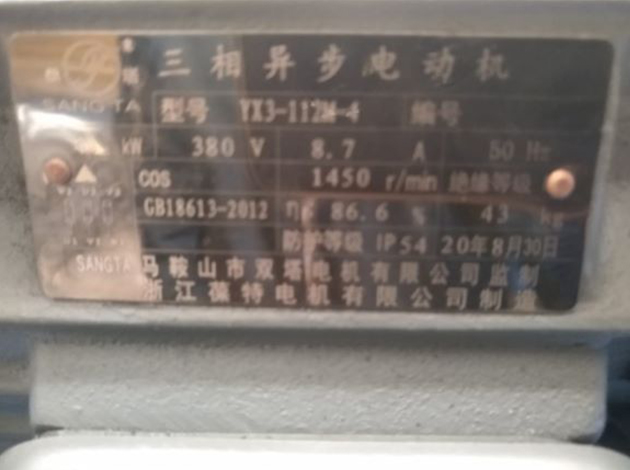

POTENCIA: 5,5 kW
PESO APROX.: 3.500 Kgs.

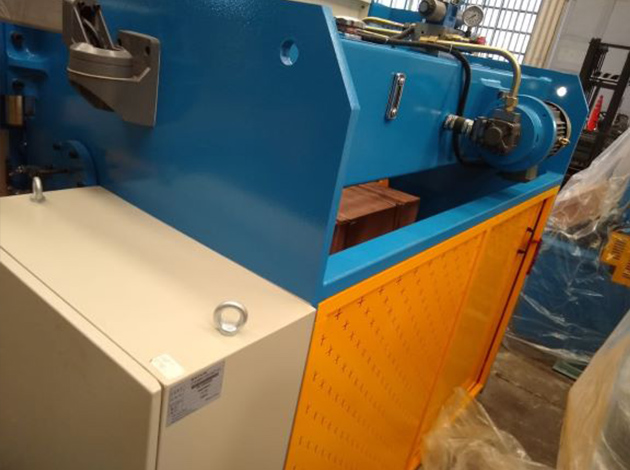

TANQUE HIDRÁULICO (Sin aceite)
SISTEMA DE FIJACION PROMECAM (Europeo)
Para el herramental superior

CONTROL NUMERICO ESTUN E-300:

- El Control Numérico ESTUN E-300, regula el movimiento de la mesa móvil (eje Y) y controla su posicionamiento con lo que se determina el ángulo de plegado en cada paso de la secuencia de plegado.
- La programación de los ángulos de plegado se realiza cargando los valores en grados.
- Asimismo, controla la posición del tope trasero (eje X), con lo que se determina el largo de ala de plegado.
- Mediante el uso del CNC el operador comienza y finaliza completamente una pieza permitiendo el almacenamiento de piezas terminadas, evitando los movimientos transitorios del material.

TOPE TRASERO (eje X):

- El Tope Trasero determina, mediante su posicionamiento automático, el largo del ala de plegado en cada golpe de la secuencia de plegado.
- Es de construcción mecánica muy robusta, estando su carro guiado mediante guías rectificadas con bujes de bolas recirculantes y su posicionamiento está controlado por el CNC.
- El desplazamiento motorizado horizontal (hacia delante y atrás) del carro del tope trasero se realiza por medio de tornillo de bolas recirculantes, logrando de esta manera una alta precisión de posicionamiento.
- La barra del tope consta de dos carros para apoyo de la chapa, los cuales pueden ser colocados en cualquier posición a lo largo de la barra, de acuerdo al herramental utilizado o a la pieza a realizar.
